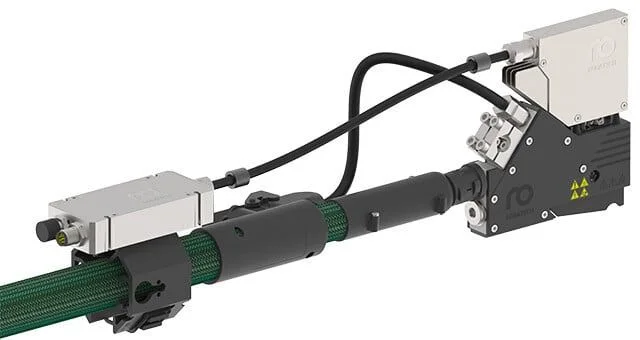

Elektrická trysková hlava SpeedStar Compact
Nejrychlejší elektrická trysková hlava pro přerušovaný nános tavného lepidla. Úspora lepidla až 50 %. Ideální pro obalový průmysl.
SpeedStar Compact je špičková elektrická trysková hlava pro bodový nános tavného lepidla s možností přerušovaného nánosu. Vyznačuje se extrémní přesností a vysokou spínací rychlostí. Díky frekvenci až 800 Hz dokáže přesně nanášet i velmi malé množství lepidla – ideální pro aplikace s vysokou rychlostí a nároky na čistotu a úsporu.
Technologie přerušovaného nánosu umožňuje snížit spotřebu lepidla až o 50 %, bez kompromisu na pevnosti spoje. SpeedStar tak přináší nejen kvalitní výkon, ale i výraznou úsporu nákladů.
Hlavní výhody elektrické tryskové hlavy SpeedStar Compact
- Funkce přerušovaného nánosu – úspora lepidla až 50 %
- Extrémně vysoká rychlost spínání (až 800 Hz)
- Elektrický pohon bez zpoždění a potřeby stlačeného vzduchu
- Dlouhá životnost: až 500 milionů cyklů
- Kompaktní design – vhodný i pro těsné prostory
- Stabilní výkon při vysoké rychlosti výrobní linky
- Nízká spotřeba energie a snadná integrace do systému
Pro jaké aplikace se SpeedStar Compact hodí
SpeedStar Compact je ideální trysková hlava pro bodový přerušovaný nános, který je dnes stále více preferovaný v obalovém průmyslu díky výrazné úspoře lepidla. Hodí se pro uzavírání krabic, připevňování etiket, připojování produktových vložek nebo bodové lepení v montážních procesech.
Kombinace extrémní rychlosti, přesnosti a provozní spolehlivosti činí z této hlavy ideální řešení pro moderní a efektivní výrobní linky.
Aplikační hlava SpeedStar Compact je plně kompatibilní s tavnými jednotkami, hadicemi i řídicími moduly Robatech. Kaletech vám dodá celý systém, navržený na míru vašim požadavkům – včetně instalace, zaškolení a servisu.
Přesné lepení i při vysoké rychlosti výroby
Spolehlivé lepení malých výrobků je náročné. Jediný bod lepidla musí být umístěn přesně na dané místo. Krátké housenky musí mít přesnou délku a musí být naneseny na správné místo.
SpeedStar Compact dosahuje této vysoké přesnosti nánosu tavného lepidla díky rychlému otevírání a zavírání trysky. Elektrická trysková hlava dokáže přesně umístit drobné body i krátké housenky i při velmi vysoké rychlosti výroby – díky spínací frekvenci až 800 Hz.
Konstantní přesnost po celou dobu životnosti (500 milionů cyklů)
Aby bylo možné opakovaně nanášet malé body a housenky lepidla přesně i při vysoké rychlosti výroby, musí být splněny dvě podmínky: konstantní teplota lepidla a konstantní viskozita.
I pár sekund odstávky výroby nebo doplnění nové dávky tavného lepidla ale způsobí výkyvy: přesnost nánosu se dočasně sníží, housenky mohou být příliš krátké a body příliš malé. To může vést ke zmetkům.
SpeedStar Compact tento problém nemá. Automatické řízení zdvihu dělá nános lepidla nezávislým na měnících se provozních podmínkách, jako je teplota lepidla, viskozita nebo mechanické opotřebení. Kvalita nánosu tak zůstává konstantně přesná – automaticky a po celou dobu životnosti aplikační hlavy.
Automatické řízení zdvihu – úspora času i nákladů
Inteligentní řídicí elektronika SpeedStar Compact umožňuje automatické řízení zdvihu. Reguluje přesný nános lepidla a kompenzuje výkyvy, které by jinak mohly vést k odstávkám výroby nebo ke zmetkům.
Pokud přesnost nánosu klesá a počet zmetků roste, obvykle máte dvě možnosti, jak kvalitu nánosu znovu zvýšit: ručně seřídit zdvih, nebo vyměnit aplikační hlavu ještě před koncem její životnosti. Obě řešení jsou časově i finančně náročná. U SpeedStar Compact zůstává přesnost nánosu konstantní po celou dobu životnosti.
Zdvih SpeedStar Compact je kalibrovaný již z výroby. Aplikační hlavu proto lze rychle vyměnit za novou – bez ručního seřizování a zdlouhavého najíždění. O případné jemné doladění se automaticky postará automatické řízení zdvihu.
Pokud je vedle sebe umístěno více aplikačních hlav, musí se kvůli vzájemnému zahřívání zdvih každé z nich obvykle seřizovat ručně, aby byl zajištěn přesný nános lepidla. U SpeedStar Compact se o to stará automatické řízení zdvihu.
Rychlá detekce závady: inteligentní řídicí elektronika elektronicky sleduje zdvih. Pokud je přítomen tlak lepidla, řízení rozpozná, zda byl nános proveden, nebo ne.
Jednoduchá integrace do systému přes 24 V DC
SpeedStar Compact má oddělený elektronický modul se standardním rozhraním 24 V DC. Dodavatelé kompletních systémů mohou toto rozhraní použít k přímému ovládání aplikační hlavy přes PLC. Zapojení je rychlé a jednoduché – přímou kabeláží, bez dalších zařízení, jako je booster.
Štíhlá konstrukce navíc zjednodušuje mechanickou instalaci aplikační hlavy do systému.

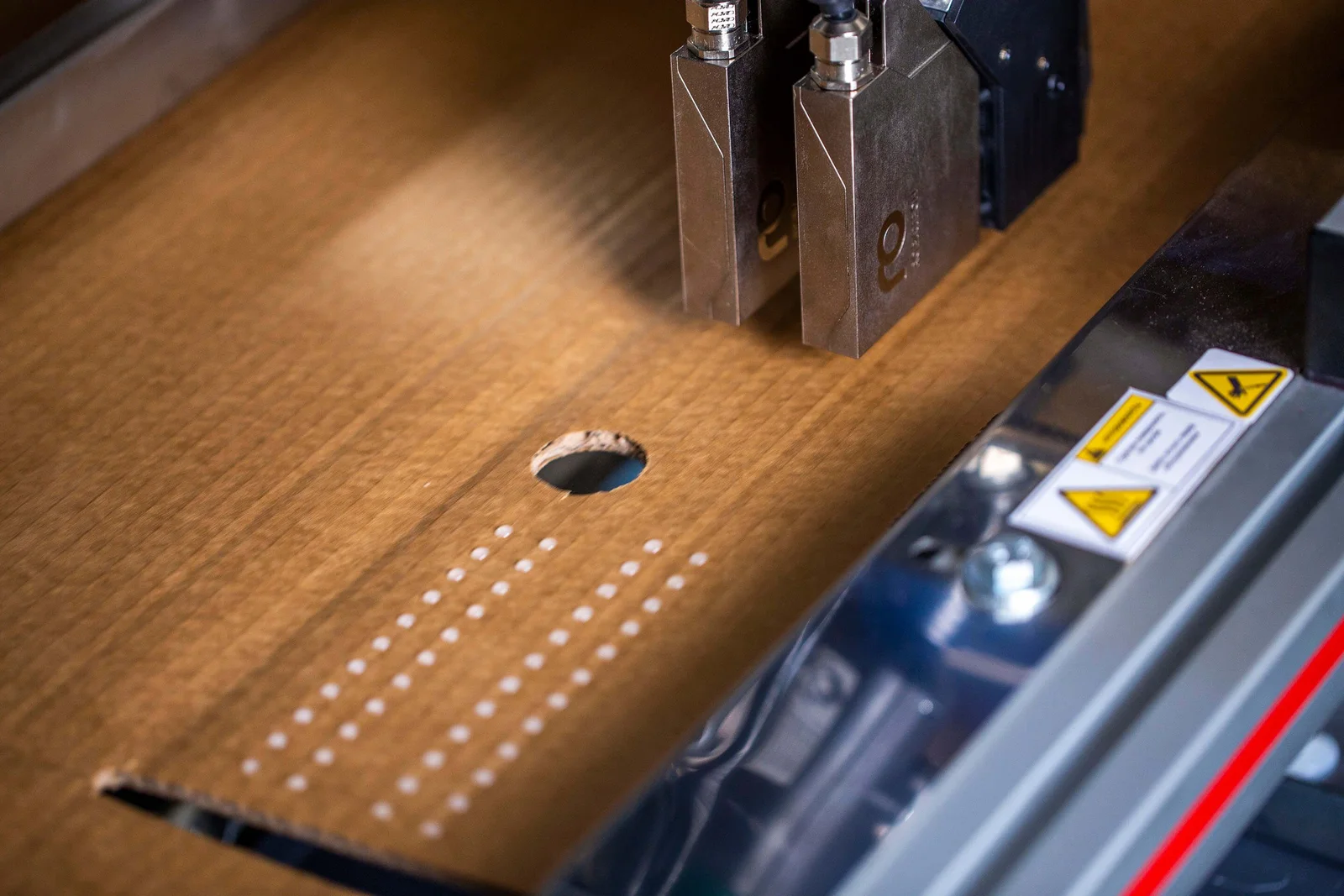

Úspora lepidla až 50 % díky přerušovanému nánosu (stitching)
Díky rychlým časům zavírání a životnosti 500 milionů pracovních cyklů lze SpeedStar Compact použít pro tzv. stitching – přerušovaný nános lepidla, při kterém bodový nános nahrazuje souvislou housenku. Oproti housenkovému nánosu tak lze ušetřit až 50 % lepidla.
Bezpečný, úsporný a spolehlivý provoz
Topný blok a tryskací prvek SpeedStar Compact jsou kryté izolací CoolTouch. Ta snižuje sálání tepla, chrání tak teplotně citlivé produkty (například čokoládu) před teplem během nánosu lepidla, chrání obsluhu před popálením při neúmyslném kontaktu a zároveň snižuje spotřebu energie.

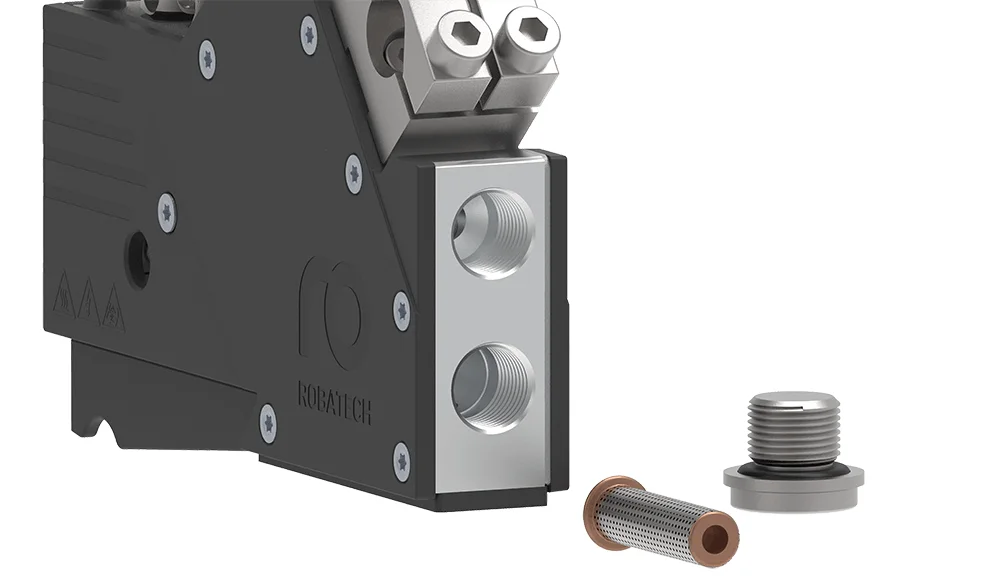

S hlučností 62 dB(A) patří SpeedStar Compact mezi tiché aplikační hlavy. Díky krytí IP55 ji lze omývat proudem vody a je vhodná pro použití v potravinářském, nápojovém i farmaceutickém průmyslu. Integrovaný filtr v topném bloku udržuje trysku bez znečištění lepidlem a zajišťuje bezproblémový výstup lepidla.
Reference z praxe
„S SpeedStar Compact jsme dokázali nahradit housenkový nános malými body. Podařilo se nám zvýšit rychlost výroby o 20 % na naší lince pro tvarování přepravek KKM 1 a zároveň ušetřit 50 % lepidla při nánosu tavného lepidla,“ říká Erhan Çubuk, generální ředitel společnosti DMS Osman Çubuk Makine Ltd. Şti. (výrobce balicích strojů, zdroj: Robatech).
| Spínací frekvence | až 800 Hz (800 bodů/s) |
| Životnost | 500 milionů pracovních cyklů |
| Napájení | 24 V DC, přímé zapojení bez boosteru |
| Hlučnost | 62 dB(A) |
| Krytí | IP55 – omyvatelné vodním paprskem |
